產品描述

JMV-1600

  • X 軸行程 1600 mm
  • Y 軸行程 850 mm
  • Z 軸行程 750 mm

JMV-1800

  • X 軸行程 1800 mm
  • Y 軸行程 850 mm
  • Z 軸行程 750 mm
詢價
型號   單位 JMV-1600 JMV-1800
三軸軌道 X軸行程 mm 1600 1800
Y軸行程 mm 850 850
Z軸行程 mm 750 750
主軸鼻端至工作台面 mm 150-900 150-900
主軸中心至立柱表面 mm 950 950
工作台 長度 X 寬度 mm 1800 x 850 2000 x 850
最大荷重 kgs 2000 2500
T型槽規格 mm 5 x 18 x 150 5 x 18 x 150
主軸 型式 type BT-50 BT-50
轉速 rpm 6000 6000
傳動方式 rpm 皮帶式 齒輪式(選配) 皮帶式 齒輪式(選配)
主軸馬達 kw 15 / 18.5 15 / 18.5
主軸冷卻 type 主軸油冷機 主軸油冷機
進給 快速位移(X/Y/Z軸) m/min 18 / 18 / 15 18 / 18 / 15
切削進給率 mm/min 1-10000 1-10000
三軸伺服馬達(X/Y/Z-發那科) kw 7 / 7 / 7 7 / 7 / 7
三軸伺服馬達(X/Y/Z-三菱) kw 7 / 7 / 7 7 / 7 / 7
換刀系統 刀庫方式 type 刀臂式 鏈條式(選配) 刀臂式 鏈條式(選配)
刀庫容量 pcs 24 32 24 32
最大刀徑 mm 110 / 220 125 / 250 110 / 220 125 / 250
最大刀具長度 mm 300 300 300 300
最大刀具重量 kgs 15 15 15 15
選刀方式 type 任意式 任意式
滾珠螺桿 X/Y/Z軸 mm 50 50
導程(X/Y/Z) mm 10 10
其它 電源需求規格 KVA 40 40
外型尺寸(長x寛x高) mm 4900 x 3750 x 3360 5100 x 3750 x 3360
機械重量 kgs 14000 16000
*尺寸規格若有變更，恕不另行通知。

標準配備

  1. 全罩式鈑金護罩
  2. 皮帶式主軸6000轉 BT50
  3. 主軸馬達15/18.5 KW
  4. 刀臂式刀庫24把刀 BT50
  5. 剛性攻牙
  6. 冷卻系統
  7. 自動潤滑系統
  8. 主軸冷卻器
  9. 熱交換器
  10. 三軸伸縮護罩
  11. 工作燈
  12. 三色警示燈
  13. 工具箱
  14. 水槍 + 風槍
  15. 螺旋式捲屑機+鐵屑車

選購配備

  1. 變壓器
  2. CE規範
  3. 鍊條式刀庫32 / 40把刀, BT50
  4. 皮帶式主軸8000轉, BT50
  5. 全齒式齒輪頭6000轉, BT50
  6. 後沖水裝置
  7. 油水分離機
  8. 主軸中心出水裝置 (含全密式鈑金)
  9. 履帶式鐵屑輸送機+鐵屑車
  10. 旋轉工作台
  11. CNC 傾斜 & 旋轉工作台
  12. 全齒式齒輪頭-不能搭配斗笠式刀庫
proimages/pro/acc-1600-1.jpg
Optional Accessories

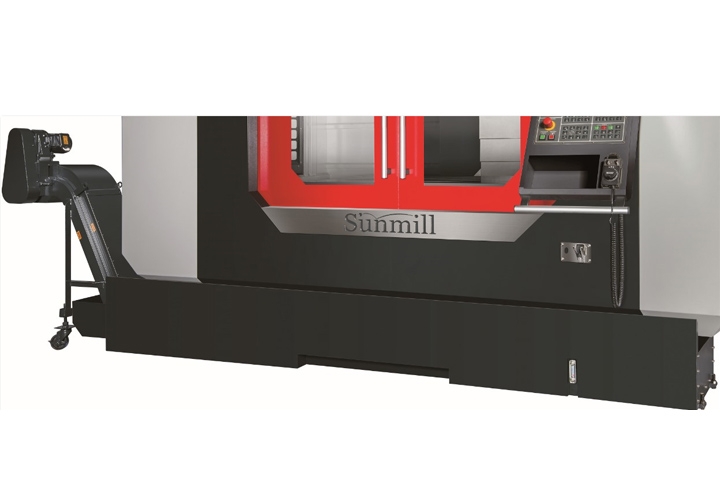

Chain type chip conveyor
