JMV-1100 • JMV-1200A • JMV-1400
JMV-1100 • JMV-1200A • JMV-1400
JMV-1100 • JMV-1200A • JMV-1400
產品描述

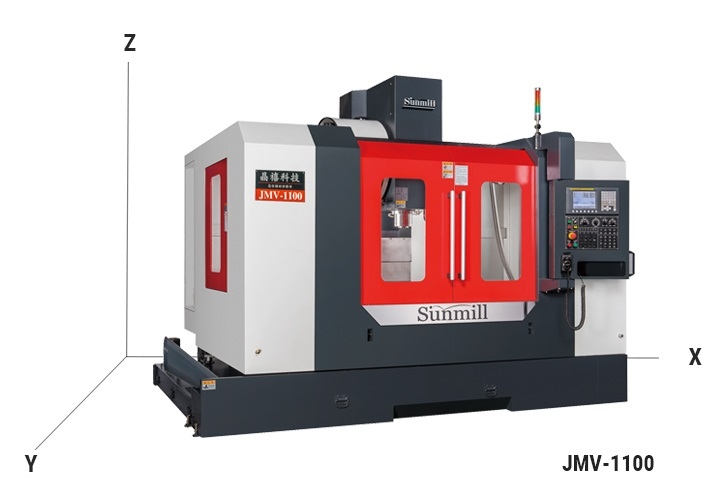

JMV-1100
X 軸行程 1100 mm
Y 軸行程 650 mm
Z 軸行程 600 mm
JMV-1200A
X 軸行程 1200 mm
Y 軸行程 650 mm
Z 軸行程 600 mm (800 mm 選配)
JMV-1400
X 軸行程 1400 mm
Y 軸行程 720 mm
Z 軸行程 610 mm (700 mm 選配)
詢價
數量 :
規格表
標準及選購配件
型號
單位
JMV-1100
JMV-1200A
JMV-1400
三軸軌道
X 軸行程
mm
1100
1200
1400
Y 軸行程
mm
650
650
720
Z 軸行程
mm
600(120-720*)
600(120-720*)
610(150-760*)
Z 軸行程 BT40(選配)
mm
-
800(120-920*)
700(150-850*)
Z 軸行程 BT50皮帶式(選配)
mm
-
720(150-870*)
680(170-850*)
Z 軸行程 BT50齒輪式(選配)
mm
-
600(120-720*)
680(170-850*)
主軸中心至立柱表面
mm
720
720
745
工作台
長度 X 寬度
mm
1250 x 650
1350 x 650
1550 x 700
最大荷重
kgs
880
1000
2000
T型槽規格
mm
5 x 18 x 125
5 x 18 x 125
5 x 18 x 130
主軸
型式
type
BT-40
BT-40
BT-40
轉速(皮帶式)
rpm
10000
10000
10000
轉速(直結式)-選配
rpm
10000 / 12000
10000 / 12000
10000 / 12000
主軸馬達
kw
7.5 / 11
7.5 / 11
11 / 15
主軸冷卻
type
主軸油冷機
主軸油冷機
主軸油冷機
進給
快速位移(X/Y/Z軸)
m/min
18 / 18 / 15
18 / 18 / 15
18 / 18 / 15
切削進給率
mm/min
1-10000
1-10000
1-10000
三軸伺服馬達(X/Y/Z-發那科)
kw
2.5 / 2.5 / 2.5
2.5 / 2.5 / 2.5
3 / 3 / 3
三軸伺服馬達(X/Y/Z-三菱)
kw
3.5 / 3.5 / 3.5
3.5 / 3.5 / 3.5
3.5 / 3.5 / 3.5
換刀系統
刀庫方式
type
刀臂式
刀臂式
刀臂式
刀庫容量
pcs
24
24
24
最大刀徑
mm
75 / 150
75 / 150
75 / 150
最大刀具長度
mm
300
300
300
最大刀具重量
kgs
7
7
7
選刀方式
type
任意式
任意式
任意式
滾珠螺桿
X/Y/Z軸
mm
40
40
50
導程(X/Y/Z)
mm
10
10
10
其它
電源需求規格
KVA
20
20
30
外型尺寸(長x寛x高)
mm
3470 x 2580 x 2880
3600 x 2580 x 2950
4120 x 3900 x 2845
機械重量
kgs
7500
8200
11000
*尺寸規格若有變更,恕不另行通知。
註:''*''為主軸鼻端至工作台面距離
標準配備
全罩式鈑金護罩
皮帶式主軸10000轉 BT40
主軸馬達7.5/11 KW (JMV-1100 / 1200A)
主軸馬達11/15 KW (JMV-1400)
刀臂式刀庫24把刀 BT40
剛性攻牙
冷卻系統
自動潤滑系統
主軸冷卻器
熱交換器
三軸伸縮護罩
工作燈
三色警示燈
工具箱
水槍 + 風槍
螺旋式捲屑機+鐵屑車
選購配備
變壓器
CE規範
刀臂式刀庫30把刀 BT40
主軸馬達11/15 KW (JMV-1100 / 1200A)
主軸馬達15/18.5 KW (JMV-1400)
皮帶式主軸12000轉, BT40
皮帶式主軸6000/8000轉 BT50
刀臂式刀庫24把刀 BT50
全齒式齒輪頭6000轉, BT50(JMV-1200A / 1400)
後沖水裝置
油水分離機
主軸中心出水裝置 (含全密式鈑金)
履帶式鐵屑輸送機+鐵屑車
旋轉工作台
齒輪箱 (JMV-1100)
全齒式齒輪頭-不能搭配斗笠式刀庫 (JMV-1200A / 1400)
Optional Accessories
Gear headstock, BT50 / 6000rpm
