JHV-550APC • JHV-550
產品描述

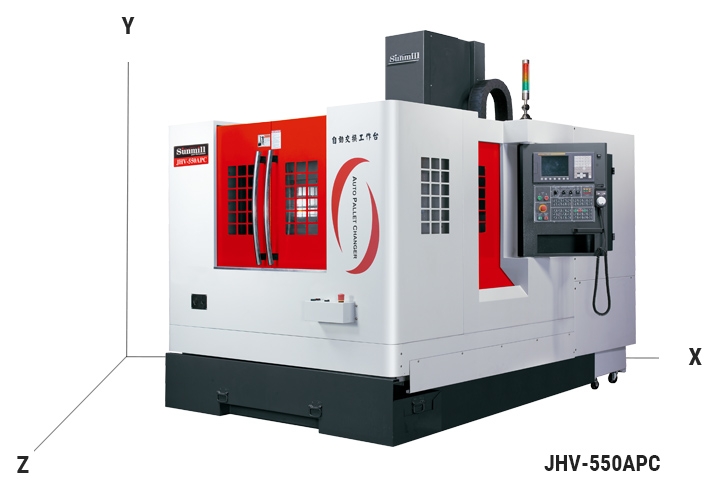

JHV-550APC

  • X 軸行程 550mm
  • Y 軸行程 400 mm
  • Z 軸行程 460 mm
  • APC size 600 x 400mm (2pcs)

JHV-550

  • X 軸行程 550mm
  • Y 軸行程 400mm
  • Z 軸行程 460mm
詢價
型號   單位 JHV-550APC JHV-550
三軸軌道 X軸行程 mm 550 550
Y軸行程 mm 400 400
Z軸行程 mm 460 460
主軸鼻端至工作台面 mm 120-580 120-580
工作台 長度 X 寬度 mm 600 x 400 650 x 410
最大荷重 kgs 200 x 2 250
T型槽規格 mm 3x14x100 3 x 14 x 100
工作台交換時間 sec 12 -
工作台交換方式   180°交換(正反轉) -
主軸 型式 type BT-40 BT-40
轉速(皮帶式) rpm 10000 10000
轉速(直結式)-選配 rpm 10000 / 12000 / 15000 10000 / 12000 / 15000
主軸馬達 kw 5.5 / 7.5 5.5 / 7.5
主軸冷卻 type 主軸油冷卻機 主軸油冷卻機
進給 快速位移(X/Y/Z軸) m/min 36 / 36 / 36 36 / 36 / 36
切削進給率 mm/min 1-15000 1-15000
三軸伺服馬達(X/Y/Z-發那科) kw 1.2 / 1.2 / 3.0 1.2 / 1.2 / 3.0
三軸伺服馬達(X/Y/Z-三菱) kw 1.5 / 1.5 / 2 1.5 / 1.5 / 2
換刀系統 刀庫方式 type 刀臂式 刀臂式
刀庫容量 pcs 24 24
最大刀徑 mm 75 / 150 75 / 150
最大刀具長度 mm 200 200
最大刀具重量 kgs 7 7
選刀方式 type 任意式 任意式
其他 電源需求規格 KVA 20 20
外型尺寸(LxWxH) mm 3100 x 3150 x 2800 2400 x 2450 x 2650
機械重量 kgs 4800 3400
*尺寸規格若有變更,恕不另行通知。

標準配備

  1. 全罩式鈑金護罩
  2. 皮帶式主軸10000轉 BT40
  3. 主軸馬達5.5/7.5 KW
  4. 刀臂式刀庫24把刀 BT40
  5. 自動交換工作台 (JHV-550APC)
  6. 剛性攻牙
  7. 冷卻系統
  8. 自動潤滑系統
  9. 主軸冷卻器
  10. 熱交換器
  11. 三軸伸縮護罩
  12. 工作燈
  13. 三色警示燈
  14. 工具箱
  15. 水槍
  16. 抽屜式水箱 (JHV-550)
  17. 履帶式鐵屑輸送機+鐵屑車(JHV-550APC)

選購配備

  1. 變壓器
  2. CE規範
  3. 主軸馬達7.5/11 kw
  4. 皮帶式主軸12000轉
  5. 直結式主軸10000/12000/15000轉
  6. 內藏式主軸24000/30000/36000轉
  7. 後沖水裝置
  8. 油水分離機
  9. 主軸中心出水裝置 (含全密式鈑金)
  10. 螺旋式捲屑機+鐵屑車 (JHV-550)
  11. 履帶式鐵屑輸送機+鐵屑車 (JHV-550)
  12. 滾柱線軌
proimages/pro/acc-550-1.jpg

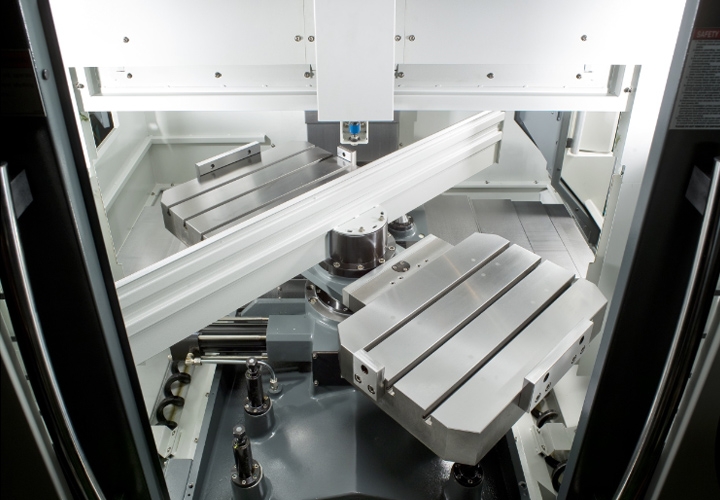

Auto Pallet Changers

A, B Table driving by oil tank to rotate in CW / CCW directions, complete the table exchange swiftly

proimages/pro/acc-550-2.jpg

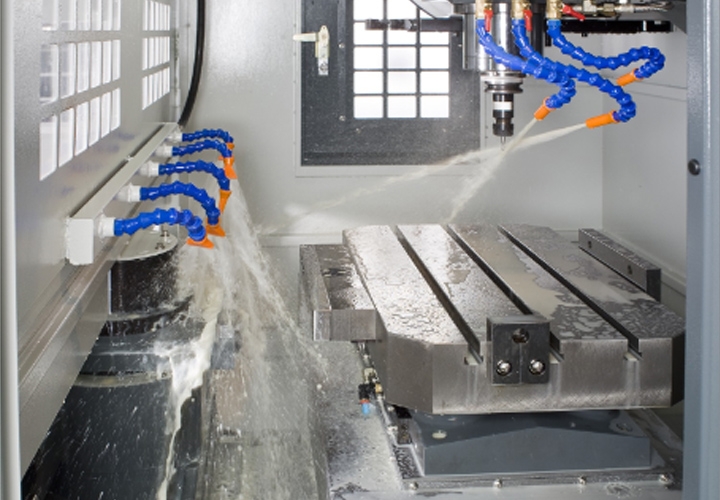

Coolant Flush Device for APC Shield

Coolant flush will be activated automatically before APC exchange to clean chips and enable APC for orientation and clam ping
